Coltop3D

Coltop3D est un logiciel de traitement et d’analyses géologiques de nuages de points 3D. Il est conçu pour une analyse interactive des structures géologiques à échelles locales et régionales à partir de données photogrammétriques, de LiDAR aériens et terrestres et de Modèles Numériques de Terrain. Ce logiciel supporte de multiples applications et est particulièrement optimisé pour la visualisation et l’analyse structurale dans les domaines suivants:

  • Géologie structurale
  • Dangers naturels
  • Mines et carrières
  • Ingénierie civile

Caractéristiques

Données sources

Coltop3D peut importer tout nuage de points issu de données LiDAR et photogrammétriques, ainsi que des Modèles Numériques de Terrain. Le logiciel calcule l'orientation des structures géologiques pour chaque point du nuage importé.

Analyses structurales

Coltop3D est un support puissant pour calculer et mettre en évidence les différentes familles de structures géologiques, grace à son unique outils de visualisation et de sélection. L'orientation des points sélectionnés peuvent être visualisés dans un stéréonet et des statistiques basiques sont calculés pour chaque famille.

Exportation des données

Coltop3D peut facilement exporter ses données avec de multiples options de personnalisation pour être compatibles avec d'autres logiciels métiers.

Visualisation des données

Coltop3D peut représenter les données 3D selon de nombreux critères (RVB, altitude, ombrage, etc.), et plus particulièrement selon sa remarquable roue des couleurs Teinte-Saturation-Luminosité en fonction de la topographie. Ainsi, chaque orientation azimut-pendage est représenté selon un code couleur unique, permettant une détection rapide des structures géologiques.

Stereonet avancés

Un tout nouveau module permettant une analyse appronfondie des structures dans des stéréonets personnalisables et exportables sera intégré dans les prochaines versions de Coltop3D.

Contextes d'étude

Coltop3D can be used to assess structural settings in different contexts:

Structural Geology at Regional Scales

Coltop3D view of the Mount Saint Helens (USA) acquired by an aerial LiDAR: at least three main slope orientations are visible in the area (the green, red and yellow ones). Moreover, Coltop3D provides several types of point cloud representations, according to slopes dip/dip direction, elevation, and sun’s shading.

Natural Hazards

Potential instable block above vines and roads (delimited by the orange lines on the photo): the suspected back sliding surface is probably due to the dip slope situation (yellow discontinuities on the Coltop3D image) that has an orientation of 186°/75°. Even displacements get after 2 years can be visualized in Coltop3D thanks to the new scalar field option.

Quarries and Civil Engineering at Local Scales

In redesigned slopes, such as in quarries, open pit, galeries, tunnel’s portals or along corridors, reliable structural models are required for slope stability assessments. Here you have a LiDAR- and Coltop3D- based case study on a Swiss portal tunnel along a mountain road endangered by frequent rockfall events: the mean orientation of the overhanging discontinuity (in cyan in the Coltop3D image), i.e. dip direction/dip, is 008°/66°.

Jeu de données test

Once logged in the "Download" area, Terranum offers to professionals a free Coltop3D dataset sample. In this way, Coltop3D end users can test the powerful utility of the software on a real example.

Railway bridge in the Swiss Alps

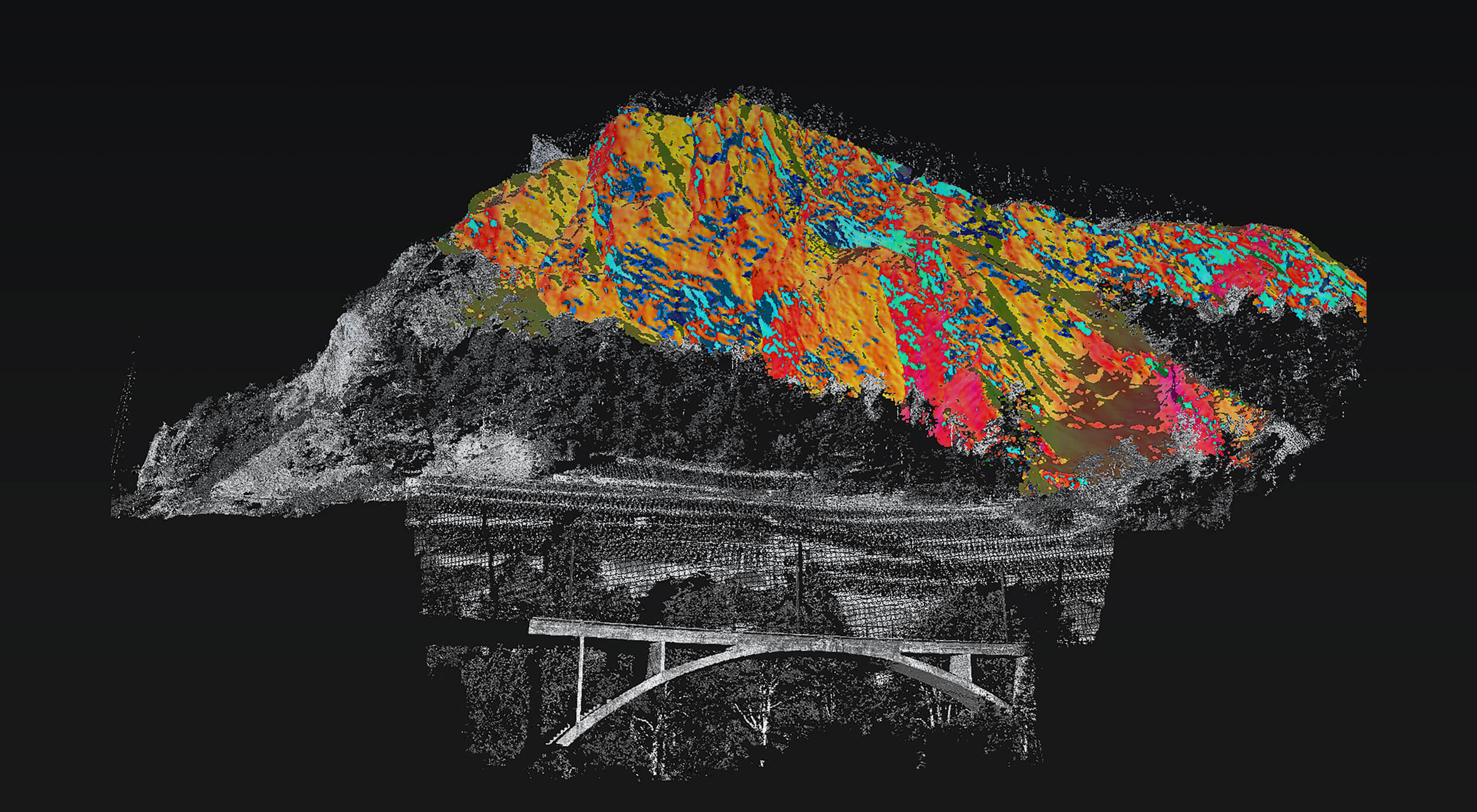

This selected case study relates to structural analysis identifying the main discontinuities which produce rockfalls above a railway bridge in the Swiss Alps. Four major discontinuities can be identified on this point cloud:

– The topography (in blue) 330°/43°
– The overhang (in yellow) 144°/53°
– J1 (in purple) 279°/70°
– J2 (in cyan) 028°/72°

Licence académique

Terranum offre des conditions spéciales pour les institutions académiques. Les participants au programme doivent accepter de fournir un environnement sécurisé pour le logiciel Coltop3D et d’utiliser le logiciel uniquement à des fins de recherche et d’éducation.

Afin de déterminer votre éligibilité pour la version Académique de Coltop3D, veuillez remplir notre formulaire ci-dessous. Nous vous contacterons avec davantage d’informations à propos du prix et de la procédure d’enregistrement.

Formulaire de demande

  • http://www.mondomaine.com

Publication de référence

Jaboyedoff M, Metzger R, Oppikofer T, Couture R, Derron M-H, Locat J and Turmel D: New insight techniques to analyze rock-slope relief using DEM and 3D-imaging cloud points: COLTOP-3D software. In: Rock mechanics: Meeting Society’s Challenges and demands (Vol. 1). Eberhardt E., Stead D. and Morrison T. (Eds.), Taylor & Francis, 61-68, 2007, DOI:10.1201/NOE0415444019-c8

Notes de versions

1.8.4 (17.06.2013)

Bug correction

Mainly display bug corrections introduced in correction mode.

1.8.3 (27.12.2012)

Scalar field

Coltop3D can now import scalar fields, such as error or displacement values assigned to each point.

Fast importation

Importation is now optimized, thanks to a much faster normal computation algorithm. Huge data sets are imported in minutes instead of hours.

1.8.2 (12.11.2012)

Bug correction

Mainly bug corrections introduced by the new file format for point clouds.

1.8.1 (09.11.2012)

Bug correction

Mainly bug corrections introduced by the new file format for point clouds.

1.8.0 (05.11.2012)

New file format

Coltop3D use a new file format for point clouds, which leads to a very efficient memory management and point access to disk. The total number of points Coltop3D can handle is virtually unlimited.

1.6.3 (15.05.2012)

Bug correction

Mainly Bug corrections.

1.6.2 (09.05.2012)

Enhancements

GUI Enhancement and mainly bug corrections.

1.6.0 (11.08.2011)

First release

End of beta version, first commercial release.

Références

Glissement du Rotary

Modélisation 3D, structurale et réalisation de coupes géologiques transversales et surveillance pré-rupture par LiDAR terrestre du glissement rocheux du Rotary en ville de Fribourg

2016 | Canton de Fribourg, Suisse

Intégration GB-InSAR/LiDAR à Åknes

Intégration d'un module de visualisation de données de GB-InSAR LiSALab drappées sur un nuage LiDAR dans Coltop3D pour le glissement d'Åknes

2013 | Åknes/Tafjord Beredskap, Norvège
